Mini Escavadeira — Sistema de Soldagem Robotizada

May 28, 2025

Mini Escavadora — Sistema de Robô de Soldagem de Plataforma e Suporte Inferior

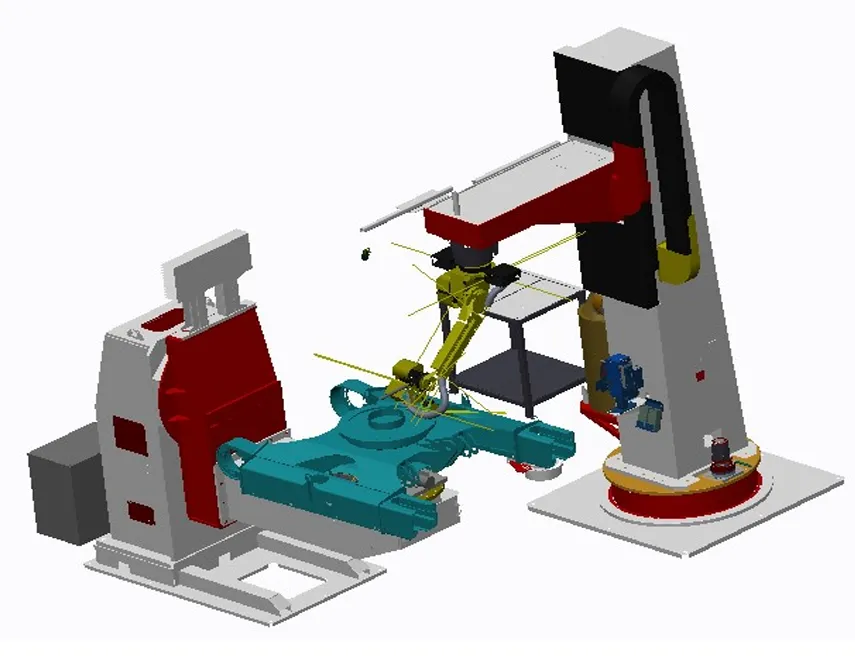

O Sistema de Robô de Soldagem de Plataforma da Série SY adota um projeto de estação única. A plataforma esquerda, a plataforma direita e o conjunto da plataforma principal são montados manualmente e pré-soldados no dispositivo de fixação antes de serem içados e posicionados no dispositivo de fixação do Sistema de Robô de Soldagem de Plataforma SY, que possui fixação automática hidráulica.

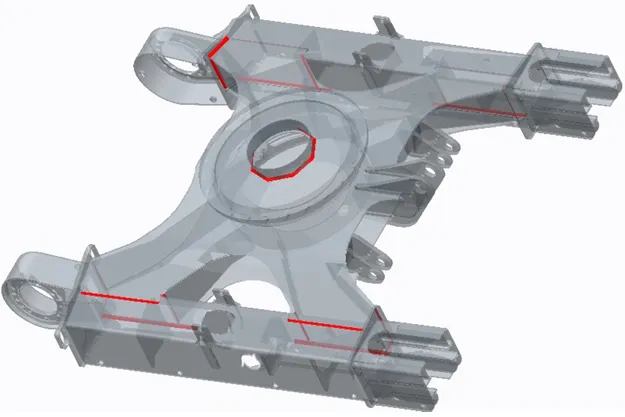

O robô realiza sensoriamento por toque do fio para posicionamento da costura antes de executar a soldagem de preenchimento na plataforma. Após a conclusão da soldagem, o operador içará a peça finalizada fora do dispositivo de fixação e carregará uma nova peça para o próximo ciclo.

Alocação de mão de obra: 1 operador por turno.

tabela de equipamentos

Nº	Nome
1	robô Fanuc
2	pendente de 2 eixos
3	posicionador tipo L de 2 eixos
4	Dispositivo de fixação
5	Dispositivo de rastreamento a laser
6	Fonte de soldagem
7	Alimentador de arame
8	Dispositivo anti-colisão da tocha
9	Tocha
10	Estação de limpeza da tocha
11	Sistema de exaustão de fumaça
12	PLC
13	Armário de controle
